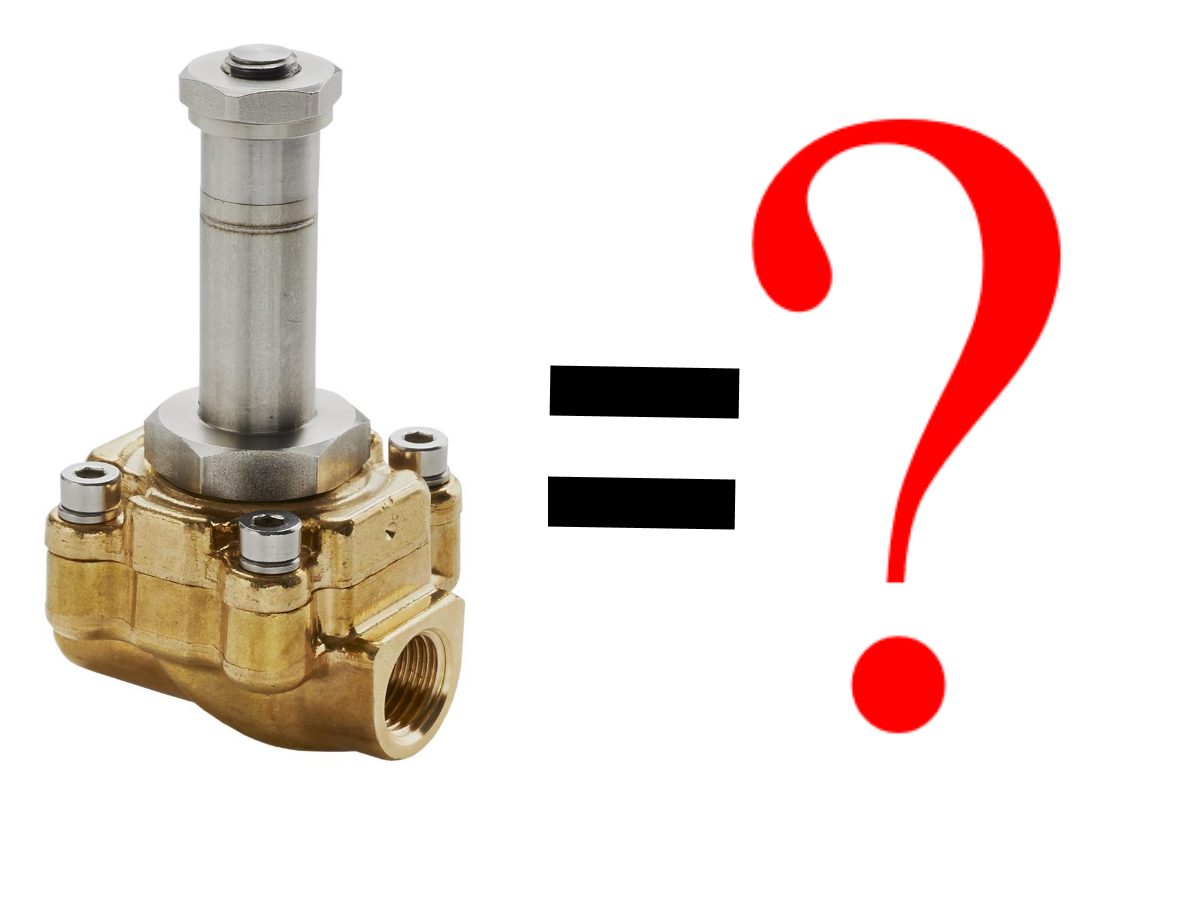

Як підібрати клапан
Мембранний клапан - це керуючий пристрій, який використовує гнучку мембрану для відкриття або закриття отвору. Часто ці клапани використовуються в таких галузях, як харчова промисловість, фармацевтичне виробництво, гірничодобувна промисловість, автомобільна промисловість. Вони можуть бути виготовлені з різних пластиків та металів, залежно від того, для якого застосування вони будуть використовуватись. Якщо виникла потреба у виборі нового клапана при проектуванні нового обладнання або заміні неробочого клапану потрібно визначити основні параметрі які повинен забезпечувати аналогічний мембранний клапан.
Умовний прохід (пропускна здатність клапана). Діаметр отвору або об'єм повітря (гасу), рідини яку повинен пропустити через себе мембранний клапан за певний проміжок часу. Стандартно одиниця виміру - Kv (м3/год).

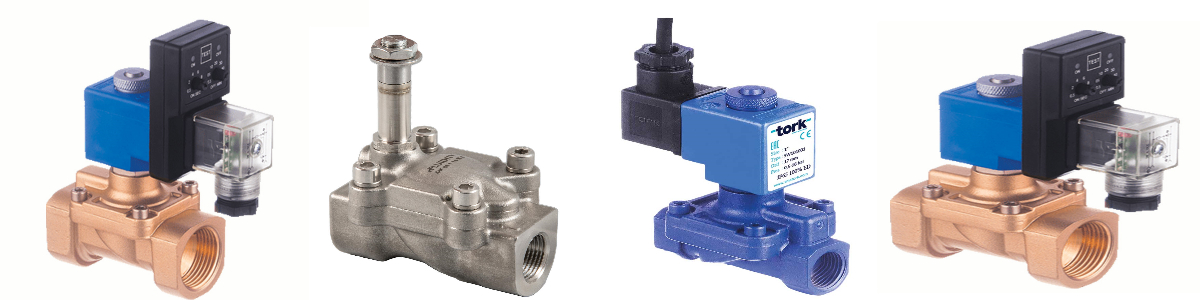

Схема. Мембранні клапани зазвичай виготовляються з схемою 2/2NO, 2/2NC, 3/2NO, 3/2NC. при визначенні нового виходять із технічного завдання яке має виконувати обладнанням при заміні потрібно знайти технічну документацію (більшість виробників наносять схему на сам клапан) або визначити схему самому.

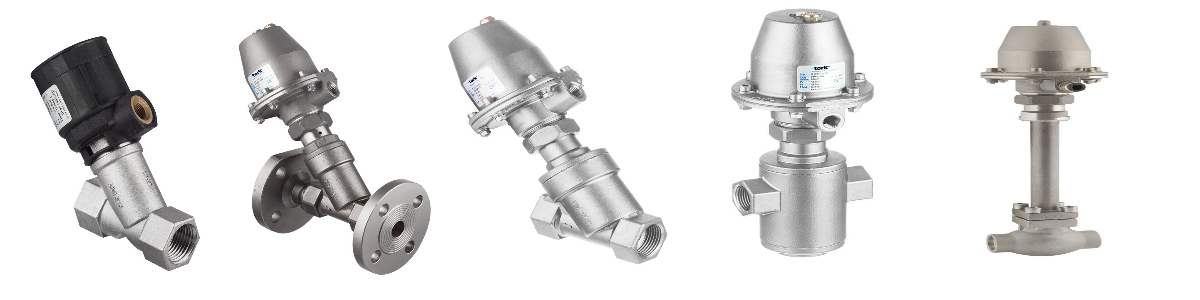

Спосіб керування. Клапани за способом керування поділяються на електричні, пневматичні. Електричні пневморозподільники керуються за допомогою електричного сигналу, тому потрібно визначити яка напруга (постійна чи змінна і її значення 220В, 110В, 48В, 24В, 12В, тощо) і потужність котушки. Пневматичні пневморозподільники керуються за допомогою пневматичного сигналу, в даному випадку мінімальний і максимальний тиск керування.

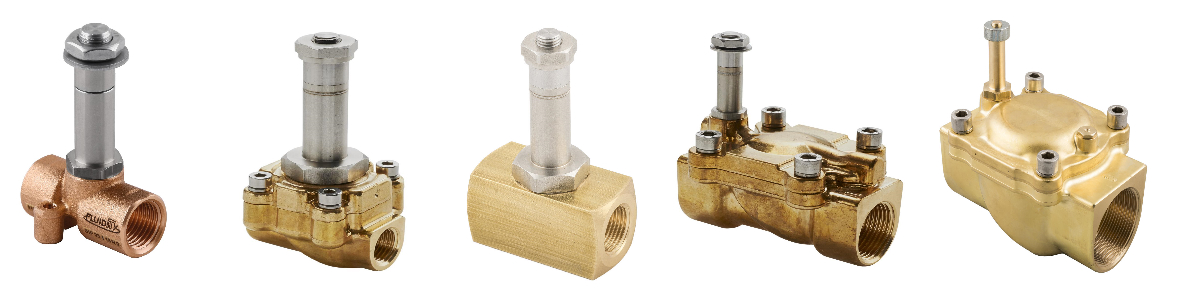

Тиск. За тиском мембранні клапани поділяються на два види прямої і непрямої дії. Різниця між ними полягає в тому, що клапани непрямої дії мають мінімальний тиск (тобто потрібна наявність певного тиску в системі, щоб працював клапан), клапанам прямої дії він не потрібен тобто вони працюють при тиску 0 Бар. Тому потрібно визначити мінімальний і максимальний робочий тиск, мінімальний керуючий тиск (якщо керування пневматичне).

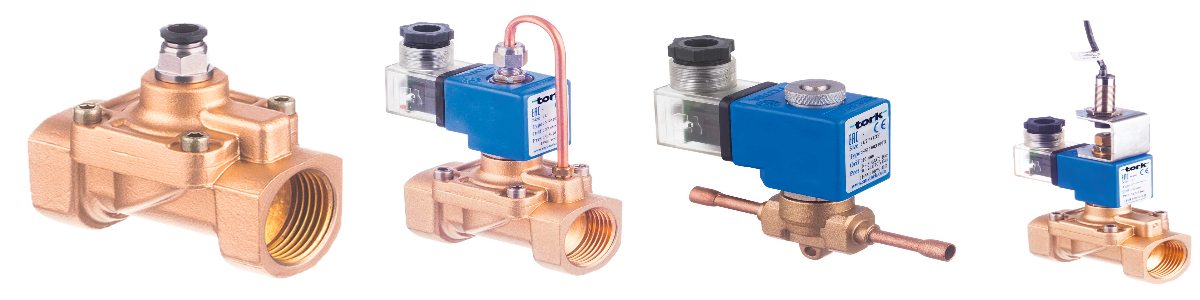

Робоча речовина та зовнішнє середовище. Від даного параметра залежить матеріал клапана і ущільнення, який має бути стійкий до даної речовини. Найбільш поширені це латунні клапани з ущільненням NBR які використовуються для перекриття потоку води, для агресивного середовища використовують клапани з нержавіючої сталі або технополімеру з відповідними манжетами.
Температура використання. Мінімальна і максимальна температура використання.
Габарити. Даний параметр особливо має значення і стоматологічному обладнанні, автомобільній промисловості, побутовій техніці (кавоварки, холодильники, пральні машини, тощо).
