Таблиця зусилля пневмоциліндра

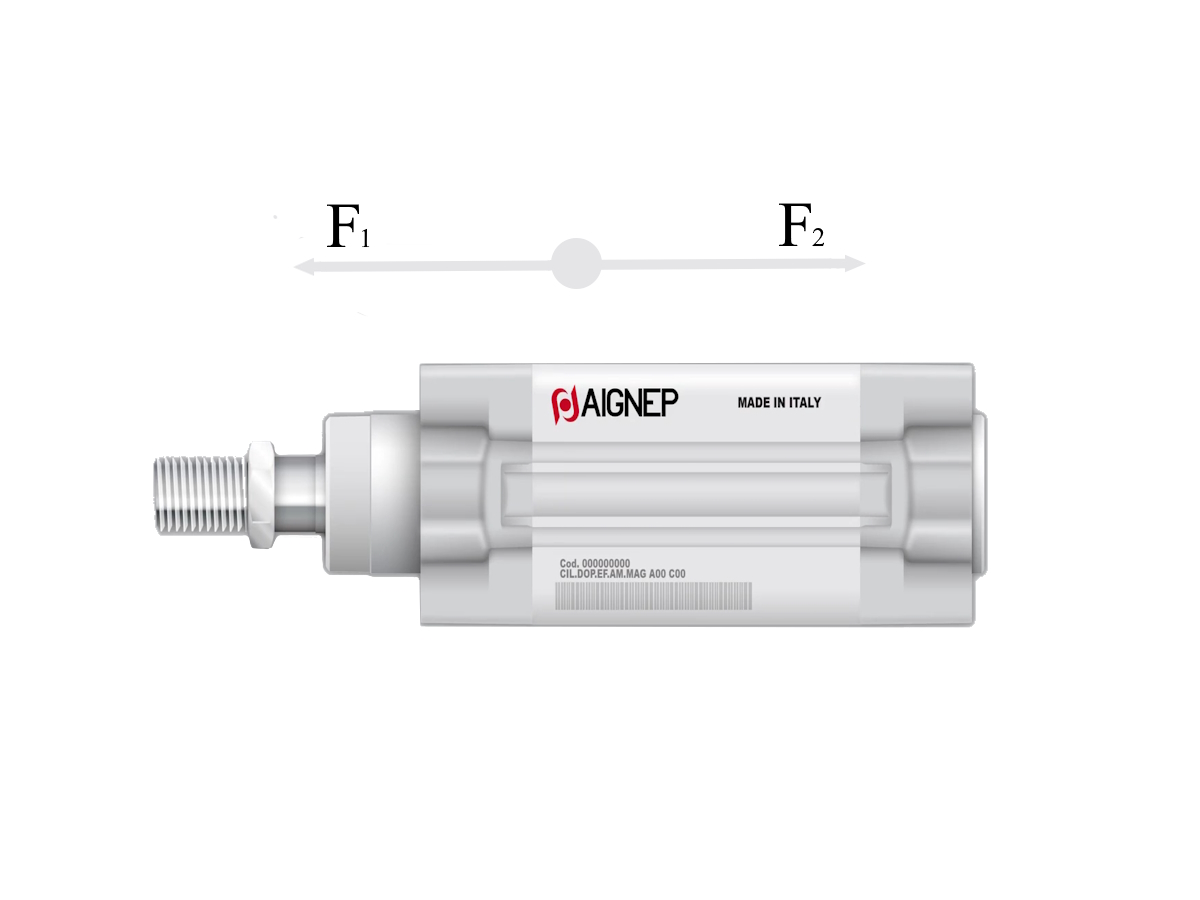

Зусилля пневмоциліндра

Таблиця статичного зусилля на втягування та виштовхування штоку пневмоциліндрів.

Діаметр поршня	Діаметр штоку	Напрям	Сила в (Н)	Сила в (Н)	Сила в (Н)	Сила в (Н)	Сила в (Н)	Сила в (Н)	Сила в (Н)	Сила в (Н)	Сила в (Н)	Сила в (Н)
мм	мм	Виштовхування/ Втягування	Тиск 1 Бар	Тиск 2 Бар	Тиск 3 Бар	Тиск 4 Бар	Тиск 5 Бар	Тиск 6 Бар	Тиск 7 Бар	Тиск 8 Бар	Тиск 9 Бар	Тиск 10 Бар
8	4	Виштовхування	5	10	15	20	25	30	35	40	45	50
8	4	Втягування	3	6	9	12	15	18	21	24	27	30
10	4	Виштовхування	7	14	21	28	35	42	49	56	63	70
10	4	Втягування	6	12	18	24	30	36	42	48	54	60
12	6	Виштовхування	10	20	30	40	50	60	70	80	90	10
12	6	Втягування	7.5	15	22	30	37	45	52	60	68	75
16	6	Виштовхування	18	36	54	72	90	108	126	144	162	180
16	6	Втягування	16	32	48	64	80	96	112	128	144	160
20	8	Виштовхування	28	56	84	112	140	168	196	224	252	280
20	8	Втягування	24	48	72	96	120	144	168	192	216	240
25	10	Виштовхування	44	88	132	176	220	264	308	352	396	440
25	10	Втягування	36	72	108	144	180	216	252	288	324	360
32	12	Виштовхування	72	144	216	288	360	432	504	576	648	720
32	12	Втягування	62	124	186	248	310	372	434	496	558	620
40	16	Виштовхування	110	220	330	440	550	660	770	880	990	1100
40	16	Втягування	95	190	285	380	475	570	665	760	855	950
50	20	Виштовхування	175	350	525	700	875	1050	1225	1400	1575	1750
50	20	Втягування	148	296	444	592	740	888	1036	1184	1332	1480
63	20	Виштовхування	280	560	840	1120	1400	1680	1960	2240	2520	2800
63	20	Втягування	250	500	750	1000	1250	1500	1750	2000	2250	2500
80	25	Виштовхування	450	900	1350	1800	2250	2700	3150	3600	4050	4500
80	25	Втягування	405	810	1215	1620	2025	2430	2835	3240	3645	4050
100	25	Виштовхування	700	1400	2100	2800	3500	4200	4900	5600	6300	7000
100	25	Втягування	660	1320	1980	2640	3300	3960	4620	5280	5940	6600
125	32	Виштовхування	1104	2208	3312	4416	5520	6624	7728	8832	9936	11040
125	32	Втягування	1032	2064	3096	4128	5160	6192	7224	8256	9288	10320
160	40	Виштовхування	1774	3548	5322	7097	8871	10645	12419	14194	15968	17742
160	40	Втягування	1663	3326	4990	6653	8316	9980	11643	13307	14970	16633
200	40	Виштовхування	2772	5544	8316	11089	13861	16633	19406	22178	24950	27723
200	40	Втягування	2661	5322	7984	10645	13307	15968	18629	21291	23952	26614
250	50	Виштовхування	4331	8663	12995	17326	21658	25990	30322	34653	38985	43317
250	50	Втягування	4158	8316	12475	1663	20792	24950	29109	33267	37426	41584
320	63	Виштовхування	7097	14194	21291	28388	35485	42582	49679	56776	63873	70971
320	63	Втягування	6822	13644	20466	27288	34110	40932	47754	54576	61398	68220

В даній таблиці представлено розрахунок сили для стандартних циліндрів. Зусилля на штоці пневмоциліндра який працює на виштовхування, залежить від діаметру поршня і сили тиску стисненого повітря. Зусилля на штоці пневмоциліндра який працює на втягування залежить від діаметру поршня і штока (їх різниця) і сили тиску стисненого повітря.
