Як підібрати розподільник
Пневморозподільник - це пристрій, призначений для розподілу повітряних потоків у двох або більш зовнішніх пневмолініях, а також управління виконавчими пристроями пневмосистеми. При ремонті, обслуговувані або проектування нового обладнання, у яких використовуються стиснені гази (стиснене повітря, кисень, вуглекислий газ, тощо) виникає потреба підібрати пневморозподільник.

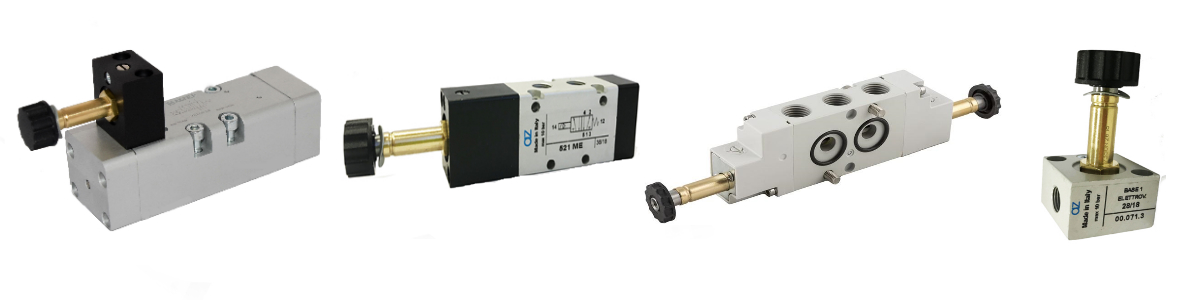

При заміні пневморозподільника потрібно звертати особливу увагу на кріплення до станини або плити (пневматичний острів) та на розміщення на обладнанні. Якщо пневморозподільник розміщений на плиті (пневматичному острові) або кріплення на станині неможливо змінити то підбирати потрібно тільки оригінальний клапан. Якщо пневморозподільник є стандартизований (ISO), є місце для маневрів по кріпленню або заміна цілого (пневматичного острова) то можна підібрати аналог.
Вибираючи новий пневморозподільник при проектуванні обладнання або при заміні неробочого, потрібно визначити основні параметри якими повинен володіти розподільник, щоб забезпечити стабільну роботу обладнання.

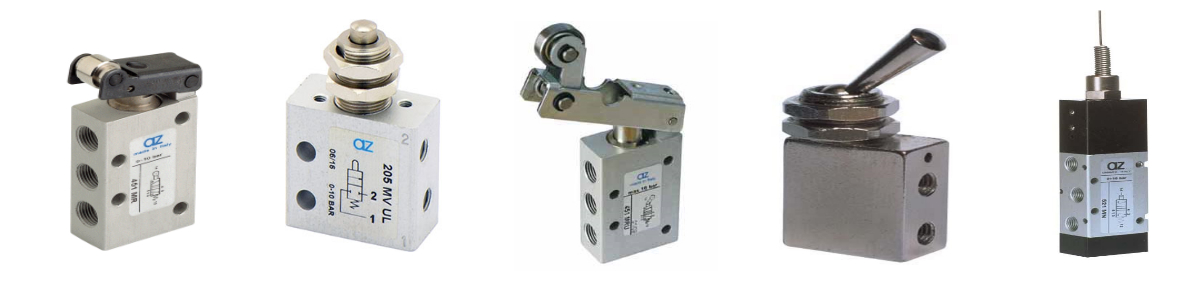

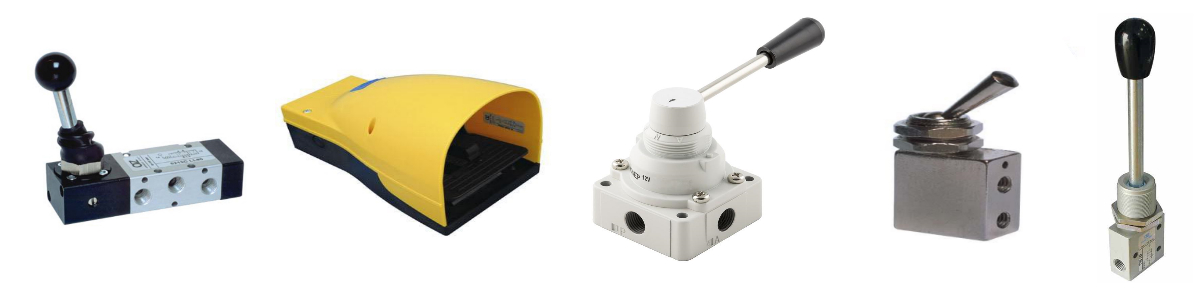

Спосіб керування. Пневморозподільники за способом керування поділяються на електричні, пневматичні, мехінічні і ручні. Електричні пневморозподільники керуються за допомогою електричного сигналу, тому потрібно визначити яка напруга (постійна чи змінна і її значення 220В, 110В, 48В, 24В, 12В, тощо). Пневматичні пневморозподільники керуються за допомогою пневматичного сигналу, в даному випадку мінімальний і максимальний тиск керування. Пневматичні пневморозподільники керуються за допомогою механічного впливу обладнання (кінцевики, ролікі, пружини, тощо). Ручні пневморозподільники керуються за допомогою механічного впливу людини (кнопка, тумблер, ричаг, педаль, тощо).

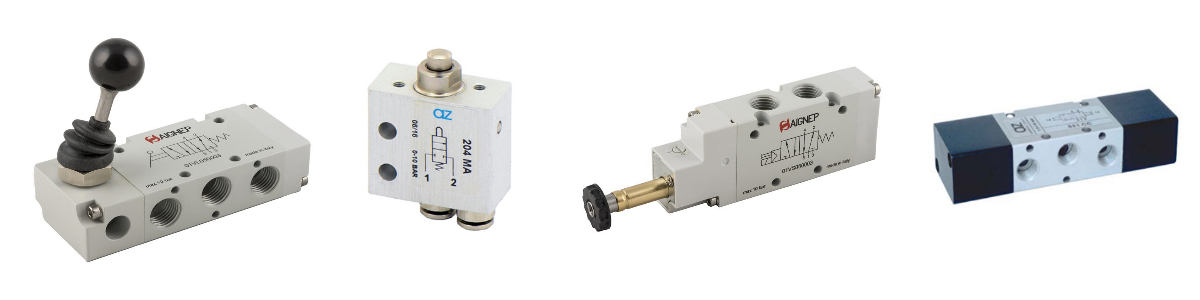

Схема. Пневморозподільники виготовляються з різними схемами керування, при визначенні нового виходять із технічного завдання яке має виконувати обладнання, при заміні потрібно знайти технічну документацію (більшість виробників наносять схему на сам розподільник) або визначити схему самому. Схеми пневморозподільників 2/2NO, 2/2NC, 3/2NO, 3/2NC, 4/2, 4/3CC, 4/3OC, 4/3PC, 5/2, 5/3CC, 5/3OC, 5/3PC, тощо.
Пропускна здатність. Об'єм повітря який повинен пропустити через себе пневморозподільник за певний проміжок часу. Стандартно вимірюється у НЛ/хв (нормальні літри / хвалину).
Тиск повітря. Мінімальний тиск повітря, максимальний тиск повітря, мінімальний керуючий тиск (якщо керування пневматичне). Стандартні пневморозподільники мають мінімальний тиск або керуючий тиск повітря 1,5-2,5 Бар, а максимальний 10 Бар (є спеціальні розподільники на 16 і більше Бар).
Температура використання. Мінімальна і максимальна температура використання, стандартно це від -10С до +60С ( але є і морозостійкі до -40С).
Зовнішні умови. Це використання в харчовій промисловості, використання в агресивному середовищі, тощо. Від даного параметра залежить матеріали з яких має бути виготовлений пневморозподільник.
