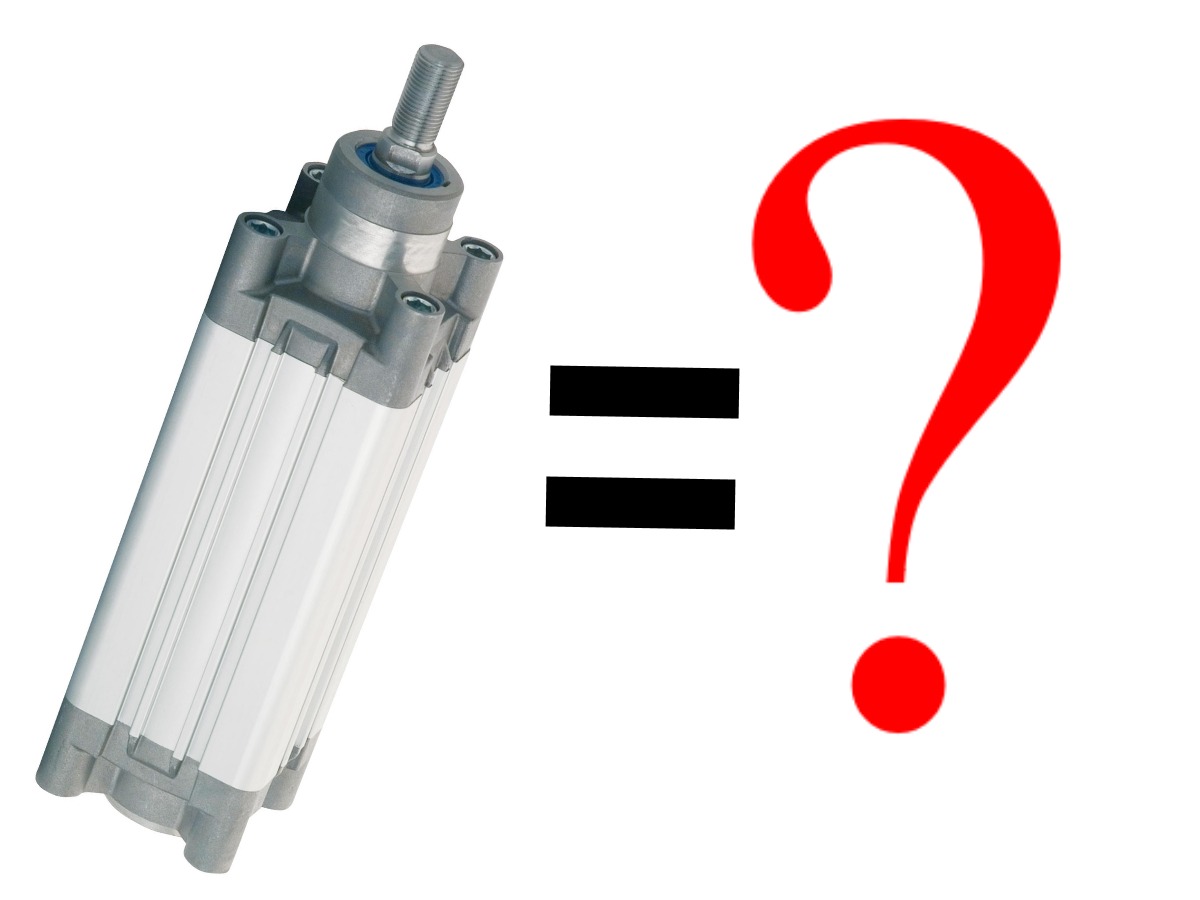

Як підібрати пневмоциліндр

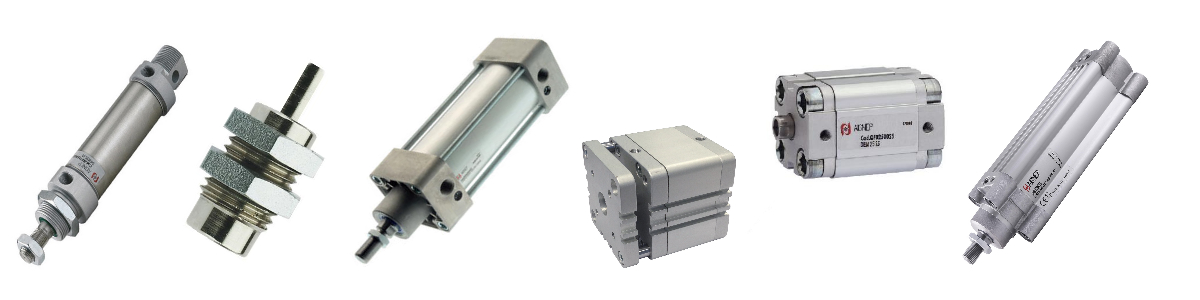

При ремонті, обслуговувані або проектування нового обладнання яке використовує енергію стиснутого повітря для переміщення об’єктів чи створення зусиль широко використовуються пневматичні циліндри. На ринку представлено широкий асортимент пневмоциліндрів, різної форми і габаритів, кожен з яких має свої особливості. Щоб правильно підібрати циліндри потрібно визначитись з наступними параметрами:
Діаметр поршня. При заміні циліндра достатньо заміряти внутрішній діаметр гільзи циліндра або діаметр поршня. При виборі нового визначити яке потрібно зусилля (яку вагу підняти, пересунути і з якою швидкістю) і при якому тиску буде працювати циліндр. Якщо обрати замалий діаметр циліндр не буде виконувати свою функцію, якщо завеликий – більша вага, габарити і розхід повітря.
Хід штоку. При заміні циліндра потрібно заміряти відстань на яку витягується шток. При виборі нового визначити яка мінімальна відстань потрібна для переміщення об’єкта чи створення зусилля. Якщо обрати замалий хід штоку циліндр не буде виконувати свою функцію, якщо завеликий – більша вага, габарити і розхід повітря.
Принцип дії. Є односторонньої і двосторонньої дії. Односторонньої дії бувають з пружиною і без, нормально втягнутий або нормально витягнутий шток.
Габарити. При заміні циліндра потрібно визначити як кріпитися циліндр. За передню кришку, за задню кришку, за передню і задню кришку, за корпус, тільки за шток. Потрібно заміряти відстань від краю штоку до кріплення циліндра або штоку, і від кріплення циліндра до задньої кришки.
Різьба на штоку. Заміряти різьбу на штоку. При використанні нового бажано використовувати стандартну різьбу.
Різьба на кришці. Потрібна лише тоді коли циліндр кріпиться за кришку.
Отвори для кріплення. Діаметр отворів та відстань між ними якщо циліндр кріпиться за них.
Демпфування. При заміні перевірити наявність, при підборі нового визначитись чи потрібне гальмування в кінці ходу.
Температура використання. Від даного параметра залежить матеріали з яких має бути виготовлений циліндр.
Зовнішні умови. Це використання в харчовій промисловості, використання в агресивному середовищі, тощо. Від даного параметра залежить матеріали з яких має бути виготовлений циліндр.
Магнітний поршень. При заміні перевірити чи на пневмоциліндрі є магнітні датчики. При виборі нового - чи потрібно визначати положення поршня.
Форма корпусу. Для харчової промисловості виготовляють корпуси у спеціальному виконанні. При використанні магнітних датчиків використовують профільну гільзу.
Кількість штоків. Є з одним або двома штоками. Односторонній або двохсторонній шток.
Тандем. Кількість циліндрів в ряд.
Специфічні. З направляючими, два циліндри в одному корпусі, поворотні на певний кут, з регульованим ходом, з зменшеним тертям, тощо.
